太阳能控制器介绍及注意事项

    东莞商友照明太阳能控制器合理性价比\超稳定性能\精准电压控制\抗干扰强等特点, 整个控制系统设计方案是采用数字电路和模拟电路相结合技术,完全克服了市场同类产品工作功耗大及和不稳定等缺陷,同时也克服了MCU瞬态特性和抗干扰不足缺陷。
1.到夜晚时，光控自动开启负载，采用满电压打开方式,一次性点亮负载。
2.避免过放恢复，只要出现一次过放,控制器就会锁定,彻底保护蓄电池和负载。
3.充电方式采用高效PWM充电方式,正常直充、多次浮充、定电压小电流涓充。在蓄电池达到过充电压时,采用断开充电回路方式。为了实现过充保护，市场中常见方式是短路太阳能的电池板，这样会对太阳能电池板的寿命会有一定影响。
4.外有直观LED指示，LED1星空(中国)亮表示正在充电状态,LED2星空(中国)亮表示负载接线端有正常电压输出。
5．工作方式：单路输出和双路输出。
6．定时时间可以自由调节为10H、8H、6H、4H。 出厂时默认在最大时间状态10H小时。

控制器安装正确步骤：
1．把负载接到控制器LOAD端，注意正负极性。如果是两路输出，注意第一路为光控启动、过放保护关闭，第二路在第一路功能基础上再加时控功能。
2．蓄电池接到控制器BAT端，注意正负极,并用镙丝刀将导线紧固，这时负载会得电，星空(中国)亮。
3．最后把太阳板接线接到控制器SL端，注意极性不要接反，负载延时断电，星空(中国)会延时熄灭。拆除控制器时应按相反顺序，先拆除太阳能板SL端，然后是蓄电池BAT端，最后负载。
4．为了使本控制器使用正常，请务必遵循以上提出的安装规范；严禁正负极短路、接错、接反， 提供2年质保。

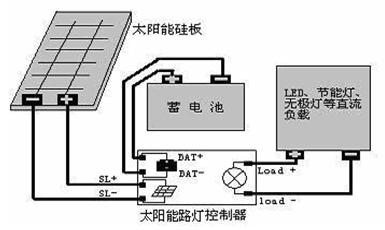

太阳能控制器接线简图

太阳能控制器系列型号及参数:

型 号	过放电压	过充电压	最大充电 电流	最大负载 电流	工作方式	浮充涓流(mA)	允许太阳能最 大开路电压	温度补偿功能
SYSL6V -10A -1	5.4V±0.2V	7.2V±0.2V	12.5A	12.5A	一路	12.5	13V	-0.03V/℃
SYSL12V -10A -1	10.8V±0.2V	14.5V±0.2V	12.5A	12.5A	一路	25	25V	-0.03V/℃
SYSL24V -10A -1	21.6V±0.2V	29V±0.2V	12.5A	12.5A	一路	50	50V	-0.03V/℃
SYSL48V -10A -1	43.2V±0.2V	58 V±0.2V	12.5A	12.5A	一路	100	100V	-0.03V/℃
SYSL6V -10A -2	5.4V±0.2V	7.2V±0.2V	12.5A	12.5A	二路	12.5	13V	-0.03V/℃
SYSL12V -10A -2	10.8V±0.2V	14.5V±0.2V	12.5A	12.5A	二路	25	25V	-0.03V/℃
SYSL24V -10A -2	21.6V±0.2V	29V±0.2V	12.5A	12.5A	二路	50	50V	-0.03V/℃
SYSL48V -10A -2	43.2V±0.2V	58V±0.2V	12.5A	12.5A	二路	100	100V	-0.03V/℃
SYSL12V -15A	10.8V±0.2V	14.5V±0.2V	20A	20A	二路/一路	25	25V	-0.03V/℃
SYSL24V -15A	21.6V±0.2V	29V±0.2V	20A	20A	二路/一路	50	50V	-0.03V/℃
SYSL48V -15A	43.2V±0.2V	58V±0.2V	20A	20A	二路/一路	100	100V	-0.03V/℃
SYSL 10A 市电互补					一路			-0.03V/℃

太阳能控制器适应直流节能星空(中国)、直流无极星空(中国)、直流高压钠星空(中国)、直流LED等任何光源。
