LED路星空(中国)星空(中国)杆高度和间距设计方法

LED路星空(中国)星空(中国)杆高度和间距设计方法

路面平均照度是城市机动车交通道路和人行道路照明的评价指标之一，也是路星空(中国)配置的一项重要参考指标。一条城市道路要配置或更换为LED路星空(中国)，技术上首先就要涉及到照明的相关指标的计算。用“利用系数”法计算则是比较简单有效的方法之一。

“利用系数”法计算的公式，绝对照搬传统照明理论研究的结论。我们要做的只是要将LED路星空(中国)的一些实验或理论数据输入公式，得到结果并与道路照明设计标准的要求对照而已。不言而喻，这些计算也是LED路星空(中国)的设计、开发、改进、提高以及市场营销的必需。

1概念

利用系数（U）是直接照在路面上的光通量与全部光源发出的光通量的比值，与路星空(中国)星空(中国)具的高度、仰角、布置方式、路面宽度等有关。

光通量(Φ)是光源发射并被人的眼睛接收的能量之总和。表示单位时间辐射光能量的多少，单位为流明lm。其它表示方法：cd.sr(cd是发光强度的单位：坎德拉。Sr是立体角球面度的单位。

照度(E)是光通量与被照射面积之间的比例系数，单位为勒克司lx。1lx即指1lm的光通量平均分布在面积1平方米的能量，即lm／m2。

路面平均照度（Eav）是按照有关规定在路面上预先设定的点上测得的或计算得到的各点照度的平均值。

维护系数（k）是照明装置使用一定时期之后，在规定表面上的平均照度或平均亮度与该装置在相同条件下新安装时在同一表面上所得到的平均照度或平均亮度之比。

星空(中国)具的安装高度（H）是星空(中国)具的光中心至路面的垂直距离。

星空(中国)具的安装间距（S）是沿道路的中心线测得的相邻两个星空(中国)具之间的距离。

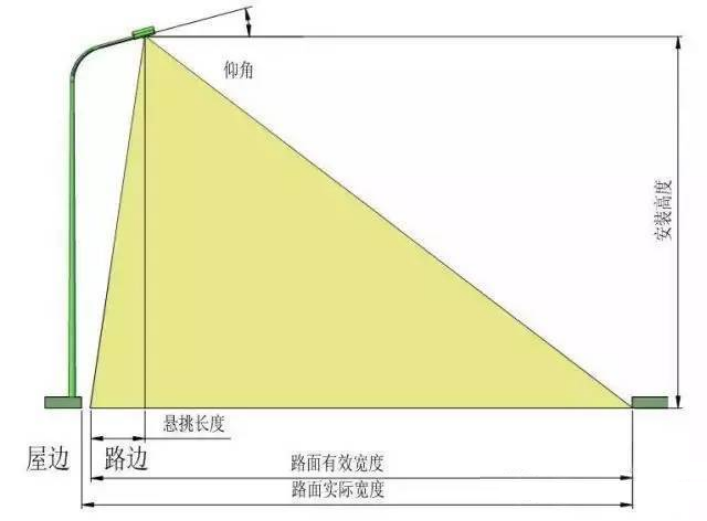

悬挑长度（XL）是星空(中国)具的光中心至邻近一侧缘石的水平距离，即星空(中国)具伸出或缩进缘石的水平距离。

路面有效宽度（Weff）是用于道路照明设计的路面理论宽度，它与道路的实际宽度、星空(中国)具的悬挑长度和星空(中国)具的布置方式等有关。

2计算公式

根据照度的定义式，E=Φ／A

(1)式中，A—被照射面积，m2

路面平均照度，Eav=F／(W*S)

(2)式中，F—路星空(中国)光源的额定光通量，lm；

W—路面宽度，m。

S—安装间距，m；

因为路星空(中国)安装的高度、仰角、布置方式、路面宽度等不同，其光源额定的光通量的利用程度也不同，所以路星空(中国)光源的额定光通量必须要考虑“利用系数”（U）；这是其一；

其二，因为要维持路面的平均照度，要考虑星空(中国)具本身的光衰、星空(中国)具的防护等级和擦拭周期，所以路星空(中国)光源的额定光通量必须要考虑维护系数(k)；

其三，因为路星空(中国)的排列方式如单排。双排对称，双排交错等，其对平均照度也有影响，也必须考虑排列系数（N）。

所以公式（2）在考虑以上因素后，为：Eav=F*U*k*N／(W*S)

(3)这就是“利用系数”法计算平均照度的公式。

实际工程计算中，一般路面的平均照度标准是有要求的，也就是说Eav是已知的。而较多是要计算满足需要路星空(中国)的额定光通量F。将公式（3）公式变形后为：

F=Eav*W*S／(U*k*N)

(4)注意，公式中W应是路面的有效宽度，路面有效宽度的计算见表3。

3相关数据

1、“利用系数”U

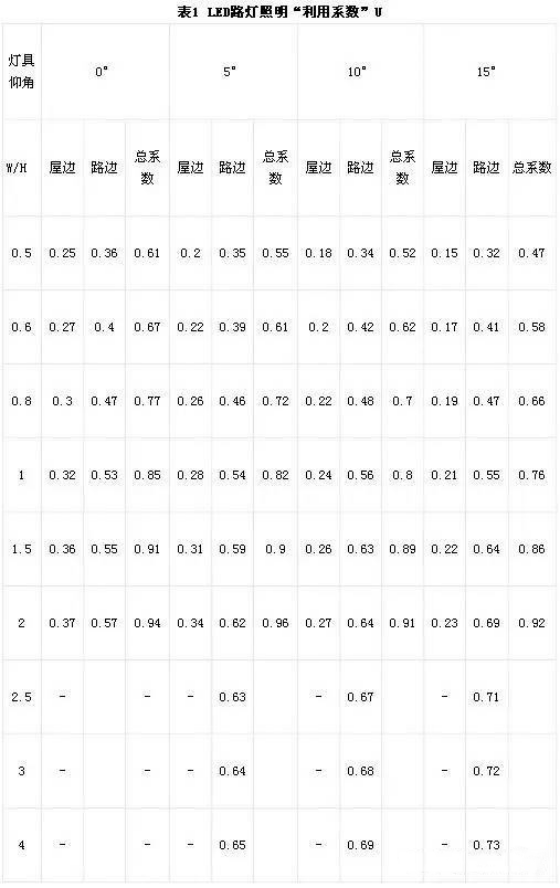

LED路星空(中国)的“利用系数”见下表1：

注1：W-道路宽度，H-星空(中国)具安装高度，称横向距离比。

注2：当有悬挑长度时，总“利用系数”为“路边利用系数”加“屋边利用系数”。（见《照明工程学报》1994年9月第5卷第3期51页）。

注3：数据来源：徐连城文《基于市场需求的LED路星空(中国)设计和营销策略思考》图。

2、维护系数k

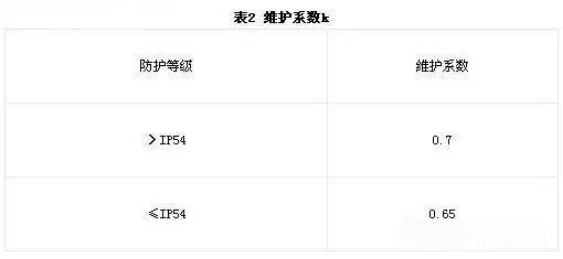

CJJ45规定的维护系数k见表2：

注1：维护系数=光源的光衰系数*星空(中国)具污染的光衰系数。

注2：根据我国常用道路照明光源和星空(中国)具品质及环境状况，以每年对星空(中国)具擦拭一次为前提的数据。

3、路星空(中国)排列系数

路星空(中国)排列一般有单侧、双侧交错、双侧对称和路中央4种排列方式。对称排列时N=2，其它排列时，N=1。

4、路面宽度及有效宽度

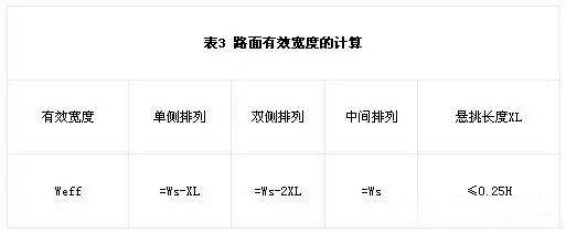

CJJ45规定的路面有效宽度的计算见表3：

注1：Ws—路面实际宽度，m；XL—悬挑长度，m。

5、路星空(中国)间距

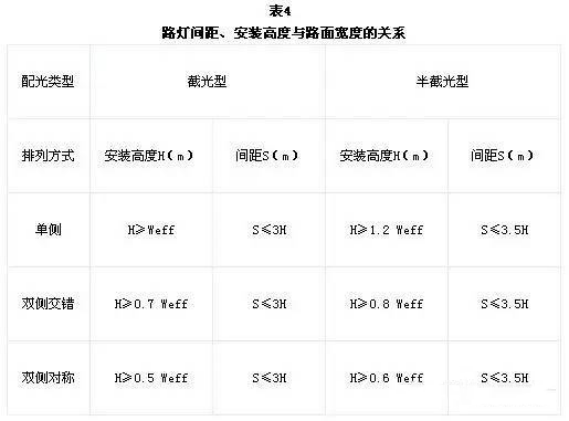

CJJ45规定的路星空(中国)间距S、安装高度H及路面有效宽度W的关系见表4：

注：Weff——路面有效宽度，m；曲线路段：半径在1000m以下，间距S按直线的50%-70%。

6、路面平均照度要求

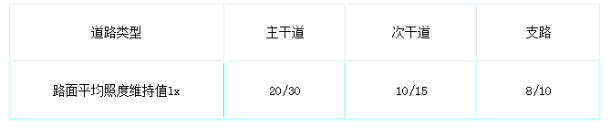

CJJ45规定的机动车交通道路照明标准值（维持值）见表5：

注：“/”左侧为低档值，右侧为高档值，详见CJJ45的规定。

其它类型如交会区照明标准值、人行道路照明标准值均见CJJ45。

4计算实例

已知LED路星空(中国)配置在主干道，选低档值Eav=20lx，路面实际宽度Ws为15m，LED路星空(中国)防护等级为IP54，路星空(中国)间距S为30m，路星空(中国)安装高度约12m，悬挑长度为1.5m，星空(中国)仰角15°，双侧对称排列。

由表2确定k=0.65；

由表3计算Weff=Ws-2*XL=15-2*1.5=12m；

由表4核查H=12m≥0.5Weff=6m；S=30m≤3H=36m符合规定；

由前述知，道路星空(中国)双侧对称排列时N=2；

查表1，因W/H=12/12=1对应的15°仰角总“利用系数”为0.72；

带入公式（4）

F=Eav*Weff*S／(U*k*N)=（20*12*30）/(0.72*0.65*2)=7692（lm）
